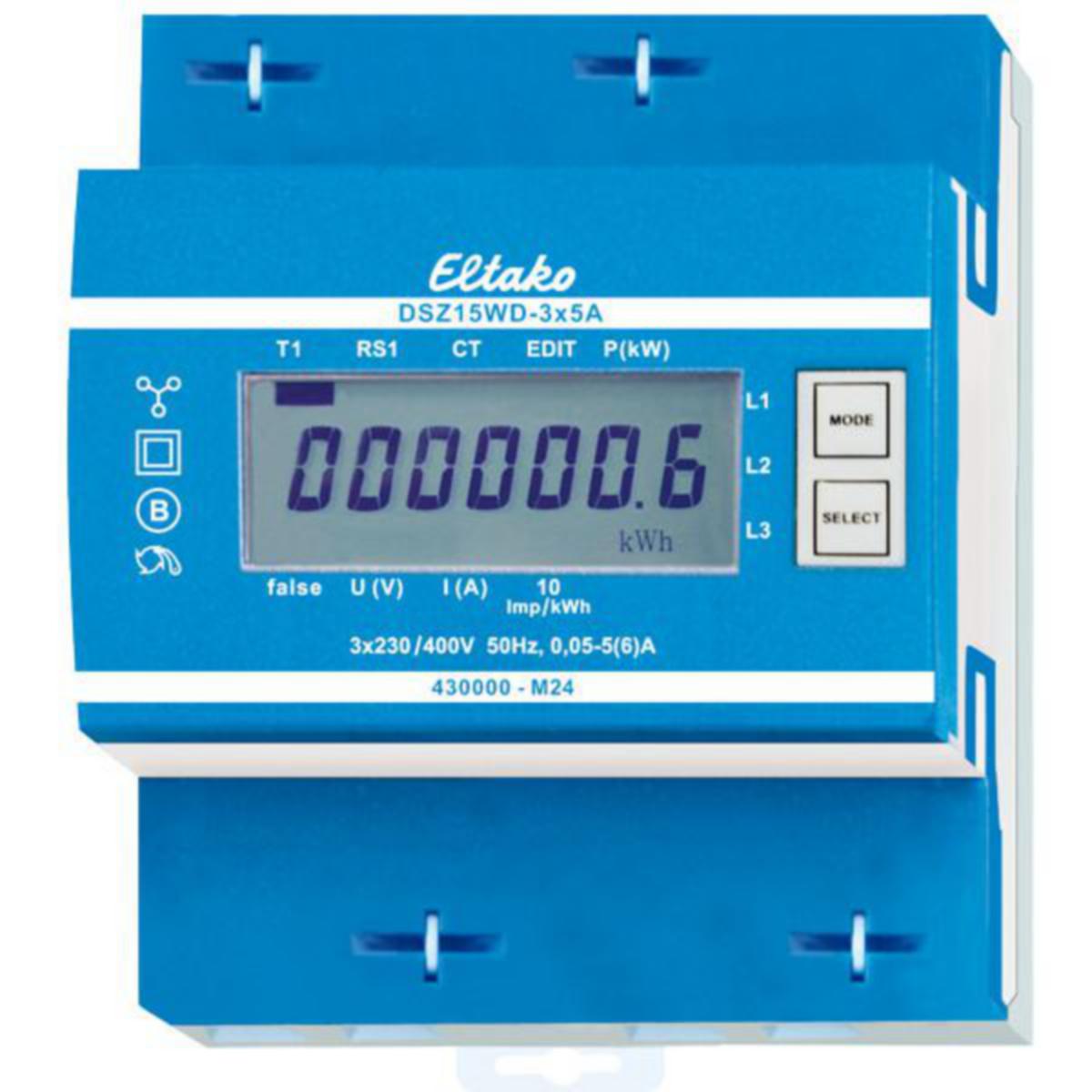

Energiamittari Eltako DSZ15WD-3x5A

Kolmevaihe energiamittari virtamuuntajamittaukseen, MID-hyväksynnällä.Nestekidenäytöstä voidaan lukea kokonaisenergiankulutus T1 (kWh), nollattavaan RS1 ja RS2 muistiin tallennettu kokonaiskulutus (kWh), hetkellinen virrankulutus P (kW), hetkellinen jännite U (V) ja hetkellinen virta I (A) per vaihe.Säädettävät virranmuuntajien suhteet: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 ja 1500:5.

Maksimivirta 3x5A.
Säädettävä muuntosuhteet useimmille eri virtamuuntajille.
Valmiustilan kulutus vain 0,5W/johto.
Modulaarinen yksikkö kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti.
4 moduulia = leveys 70mm, syvyys 58mm.
Tarkkuusluokka B (1%).
S0-liitännällä.
Suoraan mittaava kolmivaihevirtamittari, mittaa pätöenergian tulojen ja lähtöjen välillä virtaavien sähkövirtojen perusteella.
Laitteen oma kulutus, joka on korkeintaan vain 0,5 wattia, tai pätöteho, joka on 0,5 wattia johtoa kohden, ei tule huomioiduksi mittauksissa, eikä se näy näytössä.
1, 2 tai 3 vaihejohtimet joiden virta on maksimissaan 5A, voidaan kytkeä mittariin.
Käynnistysvirta on 10mA.
N-liittimen on oltava aina kytkettynä.
7-osainen nestekidenäyttö voidaan lukea myös ilman virransyöttöä kahdesti kahden viikon sisällä.
CT-suhde voidaan muuttaa. Tehdasasetuksena se on 5:5 ja lukittu siltaliittimellä, jotka on merkitty 'JUMPER'. Jos haluat säätää CT-suhdetta vastaamaan asennettua muuntajaa, poista siltaliitin ja nollaa energiamittari käyttöohjeen mukaisesti. Sulje sitten se uudelleen siltaliittimen avulla.
Vikailmoitus (false): kun jokin vaihejohdin puuttuu tai virran suunta on väärä, näyttöön ilmestyy merkki 'false' -kohtaan ja kyseisen vaihejohtimen kohdalle näytön oikeaan reunaan.
Tärkeää! Ennen kuin työskentelet virtamuuntajien parissa, kytke pois jännite energiamittarista.
