Valokuitututka Laatuantenni LA-FIBER OTDR

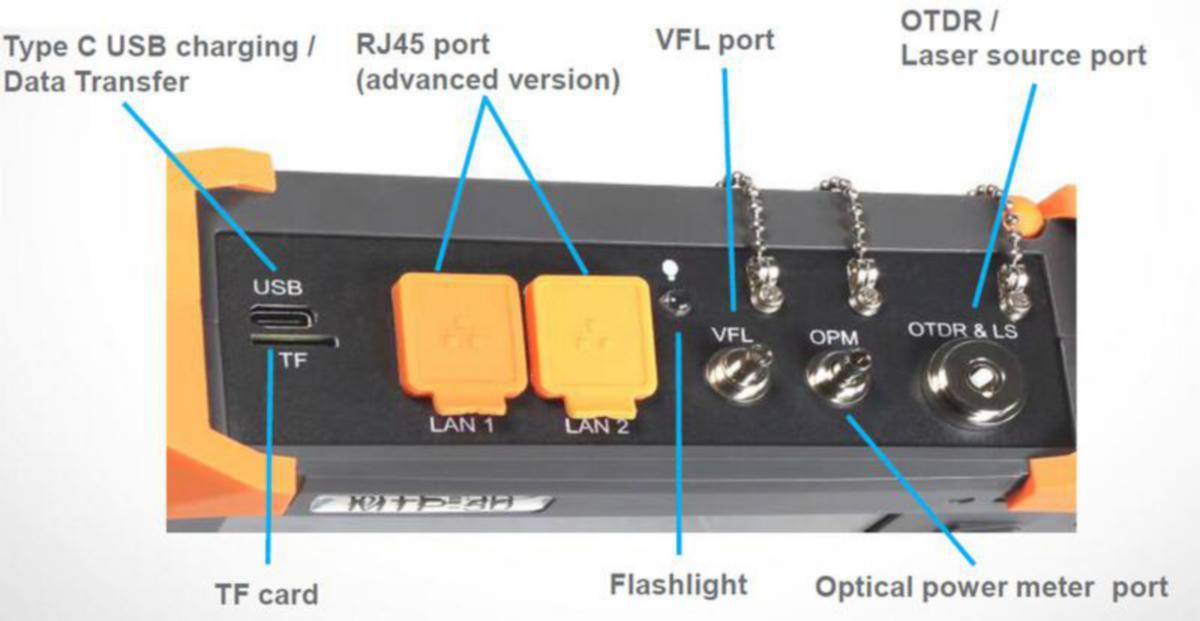

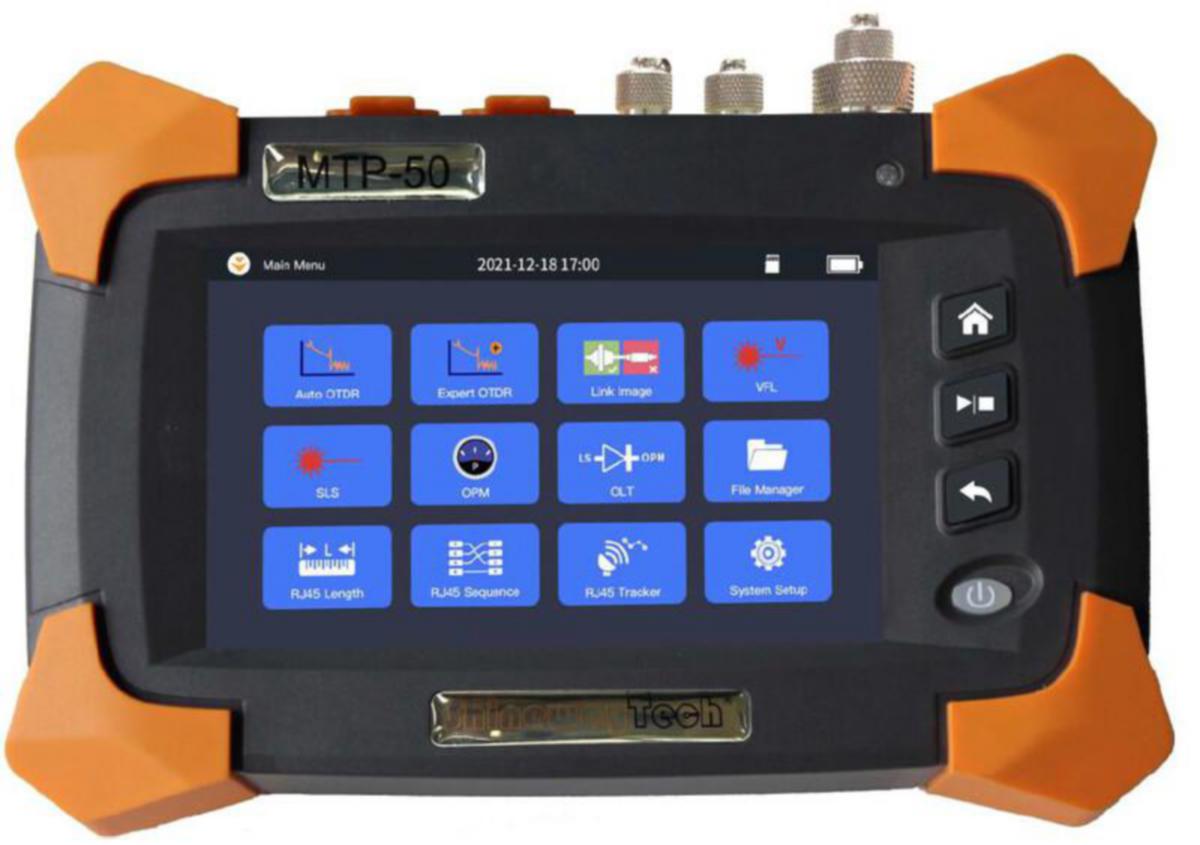

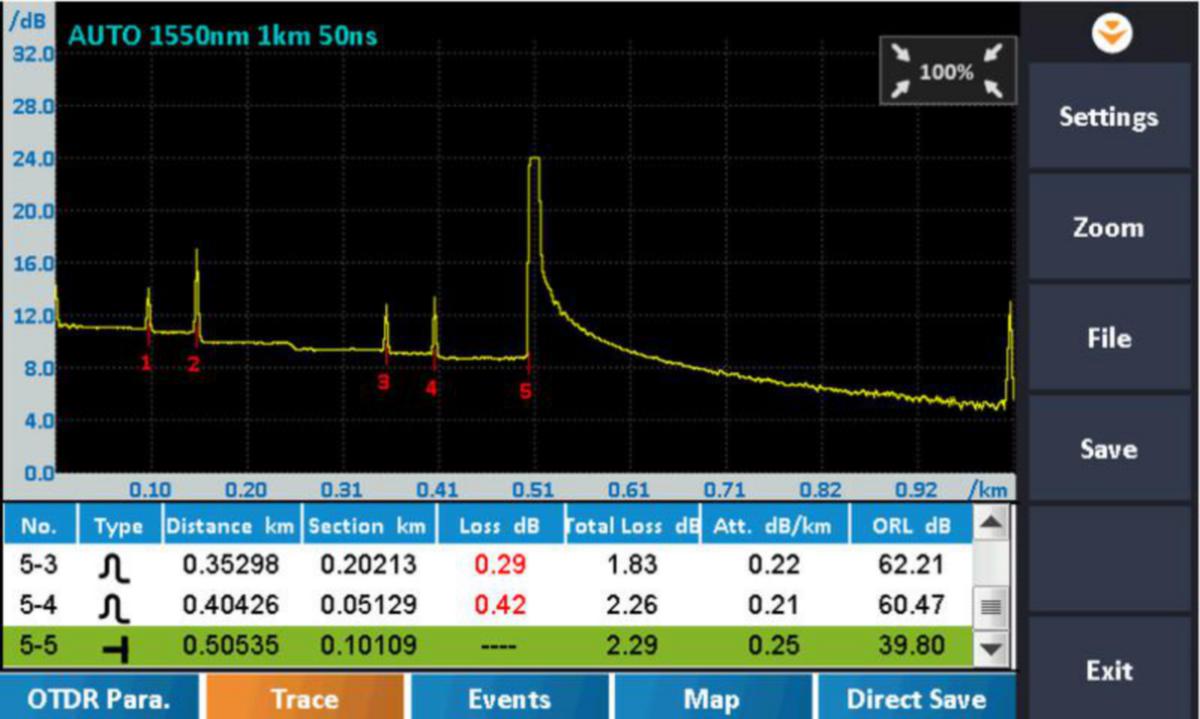

MTP-50-sarjan OTDR tarjoaa enemmän testauskapasiteettia, joustavuutta ja tuo lisäarvoa valokuituverkkojen testaukseen. Näppärät ja helppokäyttöiset lisätoiminnot helpottavat asentajan työtä kohteessa.MTP-50 Sarjan valokuitututka sisältää seuraavat ominaisuudet: automaattisen OTDR:n, Expert OTDR:n, Link image, optisen tehomittarin, stabiloidun laserlähteen, optisen häviötestin, visuaalisen vian paikantimen, RJ45-kaapelin pituus, RJ45-kaapelin järjestys ja RJ45-kaapelin seurantalaite.LED-taskulamppu ja suuri 6600 mAh:n litiumakun kapasiteetti auttavat asentajia käyttämään OTDR:ää pimeässä ympäristössä ja työmaalla huolehtimatta akun virran loppumisesta. MTP-50-sarjan OTDR on ihanteellinen testilaite optisen kuidun asennukseen ja huoltoon, joka täyttää koko kuituverkon erilaiset testausvaatimukset.Ominaisuuksia:• Kompakti, kädessä pidettävä, kevyt ja helppokäyttöinen• 5 tuuman kapasitiivinen kosketusnäyttö helpottaa käyttöä ja nopeaa reagointia• Laite käynnistyy erittän nopeasti ja pääset suorittamaan mittaukset nopeasti• Laitteen eri OTDR-, OPM- ja VFL-toiminnot pysty suorittamaan saman aikaisesti• Yksimuotokuitujen aallonpituudet 1310/1550 dynaamisella alueella 24/22dB• Laite ottaa kuolleen kulman tapahtumat huomioon jo jopa 1,5m alkaen• Automaattinen OTDR / Asiantuntija OTDR / Keskiarvo / Reaaliaikainen testi• Link image, älykäs ikonipohjainen karttanäkymä usean pulssinleveyden vaihtoehdolla• Sisäänrakennettu stabiloitu laserlähde, optinen tehomittari, optisen häviön testaus ja VFL• Valinnainen RJ45-kaapelin testaustoiminto tuettu: RJ45-kaapelin pituus, RJ45-kaapelisarja ja RJ45-kaapelin seurantalaite• Hyväksytty/hylätty arviointi ja ORL-testitoiminto (pystyt myös asettamaan hyväksytyn/hylätyn arvot itse)• 8G-muistikortti, joka tukee yli 200 000 mittauksen tallennusta ja kansioiden luontia• OTDR-jäljitystiedoston luominen (.sor)• PC-ohjelmisto tietojen käsittelyyn, ladataan laitteesta USB kytkennällä PC:lle• USB-lataus ja tiedonsiirto• Kuvakaappaus helposti missä tahansa käyttöliittymässä• 8 tuntia jatkuvaa käyttöä / 20 tuntia valmiustilaaMyytävä tuote sisältää: • Itse OTDR mittalaite• Pehmeä suojalaukku• Laitteen certifikaatti / testiraportti• Lithium akku 6600mAH• USB Kaapeli ja AC adapteri• TakuukorttiTekniset tiedotValokuitututkan ominaisuudet:• Aallonpituus: 1310/1550nm ±20nm• Dynaaminen alue: 24/22dB• Kuolleen kulman (Deadzone) tapahtumat jo 1,5m-> ja vaimennukset 8m->• Etäisyysalue: 0.5km, 1km, 2km, 4km, 8km, 16km, 32km, 64km, 100 km (asettaa automaattisesti pulssinleveyden)• Pulssin leveys: 3 ns ~ 20 µs (itse säädettävissä)• Mittausaika vaihtoehdot: 5s, 15s, 30s, 1 min, 2 min, 3 min (pidempi mittausaika = tarkempi tulos)• Etäisyysmittauksen tarkkuus: ±(1 m + 5×10??×etäisyys + näytteenottoväli)• Vaimentumisen mittaustarkkuus: ±0.05 dB/dB• Heijastuksen mittaustarkkuus: ±3 dB• Näytteenottotarkkuus: 0.05 ~ 8 m• Taitekerroin: 1.00000 ~ 2.00000• Häviön tarkkuus: 0.001 dB• Häviön kynnysarvo: 0.01 dB• Liitin: SC/APC• Käyttöliittymän "Moniajo" tuettuVisuaalinen vikapaikannin:• Moniajo: Tuettu• Aallonpituus: 650nm ±20nm• Lähtöteho: >= 10mW• Asetukset: CW/1Hz/2Hz• Liitin: SC APC 2.5mmValonlähde:• Aallonpituus: 1310/1550• Lähtöteho: >= -5dBm(säädettävä)• Asetukset: CW/270/330/1K/2KHz• Vakauttaminen: CW, ±0.5dB/15min (15 minuutin lämpenemisen jälkeen)• Liitin: SC/APCOptinen tehomittari:• Sis. aallonpituudet: 850, 1300, 1310, 1490, 1550, 1625, 1650 nm• Tehoalue: -50 ~ +26 dBm• Ilmaisintyyppi: InGaAs• Näytön tarkkuus: 0.01 dB• Tarkkuus: ± 5%• Taajuustunnistus: CW/270/330/1K/2KHz• Liitin: SC APC 2.5mm Optinen häviötesti:• Vakautettu lasersäde: Sama kuin SLS-moduuli• Optinen tehomittari: Sama kuin OPM-moduuli RJ45-kaapelin pituustesti:• Testietäisyys: >= 300 mRJ45-kaapelin järjestystesti: • Järjestystesti: TuettuRJ45-kaapelin paikannin: • Tila: Digitaalinen paikannus• Etäisyys: >= 300 m• Online/pari-seuranta: TuettuYleiset tekniset tiedot: • Näyttö: 5 tuuman värillinen LCD, monikosketuskapasitiivinen kosketusnäyttö• Virtalähde: Litiumakku: 3.7V, 6600mAh• AC-sovitin: 5VDC, 2A• Akun kesto: 8 tuntia jatkuvaa käyttöä, 20 tuntia valmiustilassa• Datatallennus: 8G, >= 200,000 tallennetta• Dataliitäntä: USB Type C• Käyttölämpötila: -10°C ~ 50°C• Säilytyslämpötila: -40°C ~ 70°C• Suhteellinen kosteus: 0~95% (ei kondensoiva)• Paino: 0.7 kg (sisältäen akun)• Mitat (K×L×S): 190×130×65 mm
