Norwesco
Turvakytkin vipu Norwesco SAQ jousiliittimin
TURVAKYTKIN VIPU NORWESCO SAQ 316 3X16A 500V 7.5KW IP65
Tuotenumero Toimittajan tuotenumero:
3605241
309003
Nähdäksesi varastosaldon ja hinnan

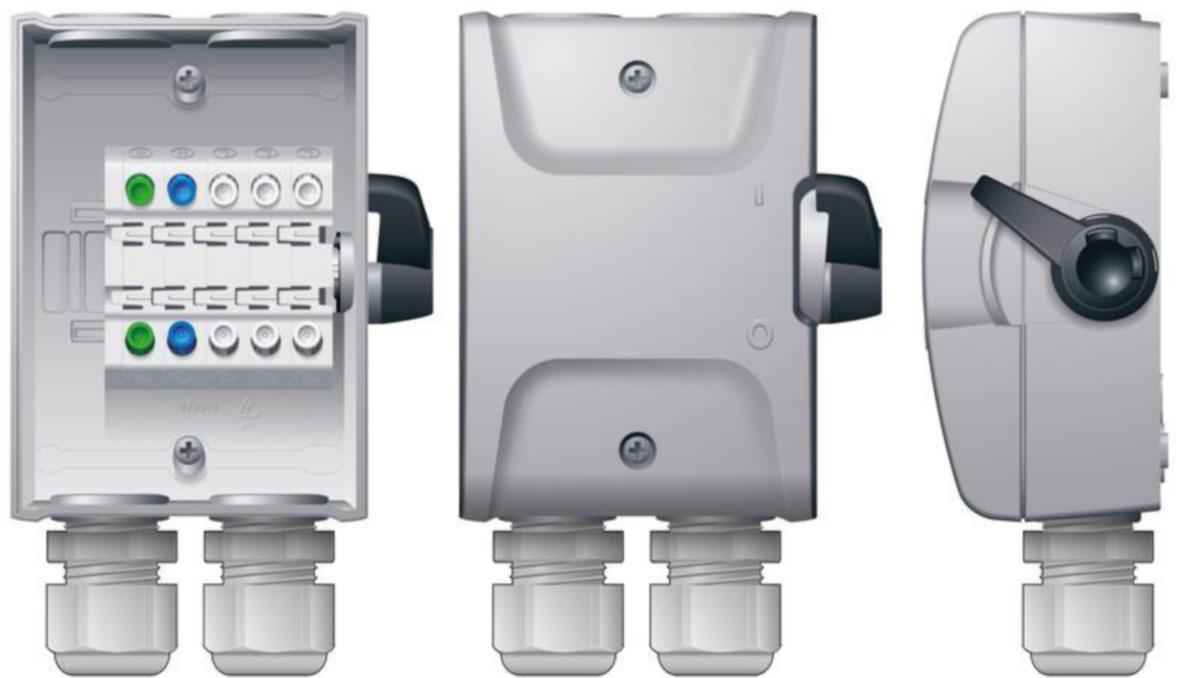

IEC 60947-2 standardin täyttävä koteloitu turvakytkin käytettäväksi myös kuormankytkimenä ja erottimena missä niin vaaditaan. Turvakytkin -merkintä erillisenä tarrana, joka kiinnitetään kanteen kun kytkintä käytetään turvakytkimenä. Kytkin soveltuu siis myös käytettäväksi kuormankytkimenä. Sivusta väännettävä lukittava vipu. Kotelon ylä- ja alaosassa on kaksi M25 läpivientiä. Kotelon väri harmaa, vivun väri musta. Kytkimessä on jousiliittimet kaapelien kytkentää varten

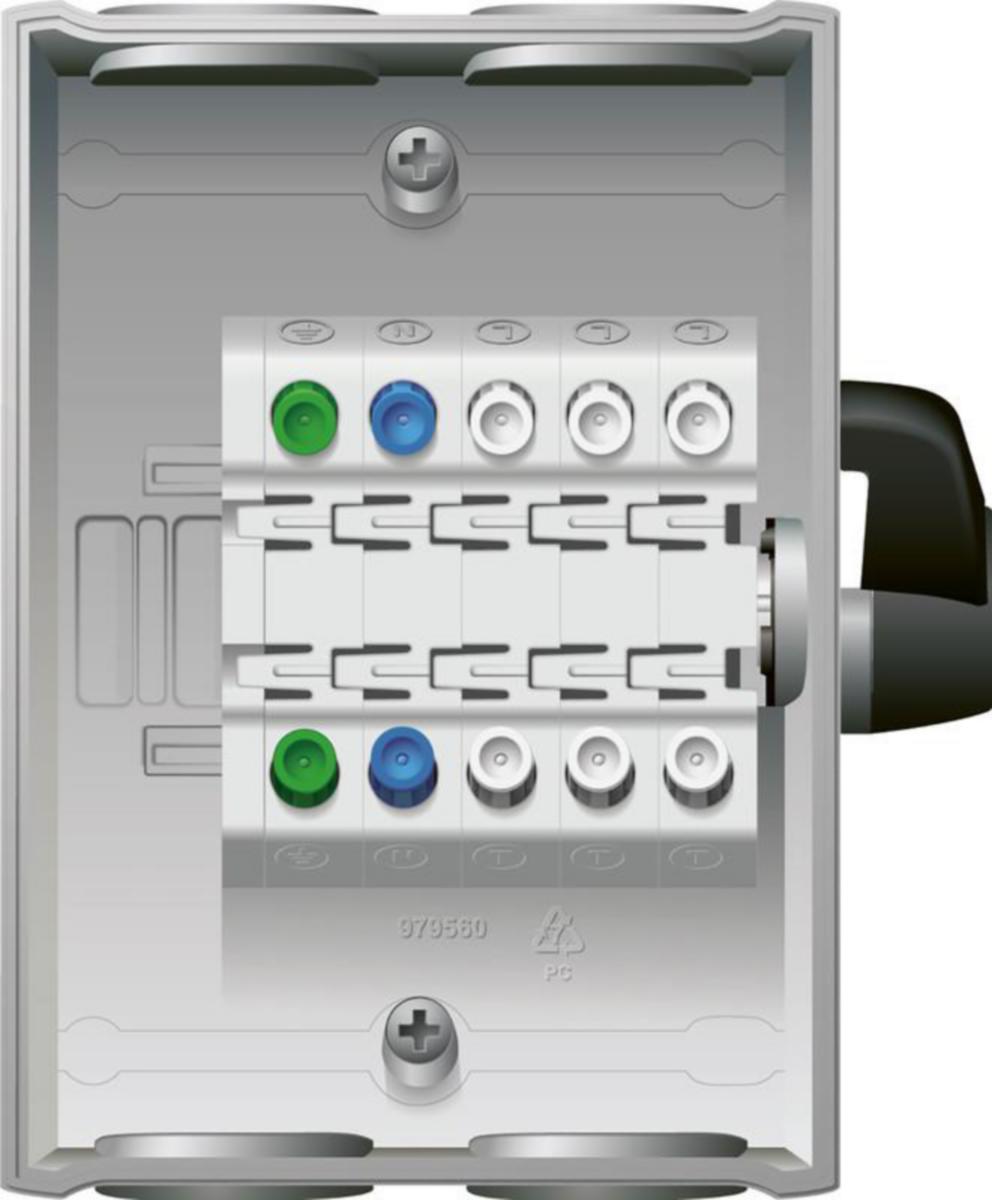

Kytkimen navat ja N- ja PE littimet jousiliittimiä, mikä nopeuttaa asennusta
Kotelo valmistettu iskunkestävästä polykarbonaatista
Napojen lukumäärä mallista riippuen 2+N+PE (3605240), 3+N+PE (3605241, 3605242), 4+PE (3605243)
SAQ 316H varustettu yhdellä sulkeutuvalla apukoskettimella
Normien mukaiset merkintätarrat sisältyvät
Nimellisvirta 16A AC23A, 500V
Nimellisteho 7,5kW 400V jännitteellä
Kotelointiluokka IP65
Johtimien suurin poikkipinta-ala 6mm²
Kaapelien läpiviennit 4xM25
Kotelon koko 106x129x62mm (LxKxS)
Kytkimen navat ja N- ja PE littimet jousiliittimiä, mikä nopeuttaa asennusta
Kotelo valmistettu iskunkestävästä polykarbonaatista
Napojen lukumäärä mallista riippuen 2+N+PE (3605240), 3+N+PE (3605241, 3605242), 4+PE (3605243)
SAQ 316H varustettu yhdellä sulkeutuvalla apukoskettimella
Normien mukaiset merkintätarrat sisältyvät
Nimellisvirta 16A AC23A, 500V
Nimellisteho 7,5kW 400V jännitteellä
Kotelointiluokka IP65
Johtimien suurin poikkipinta-ala 6mm²
Kaapelien läpiviennit 4xM25
Kotelon koko 106x129x62mm (LxKxS)
- Tuotenumero 3605241
- Toimittajan tuotenumero: 309003
- EAN koodi: 7394438090034
- Materiaaliluokka S36060
Tekniset tiedot
- Mitoitettu jatkuva virta AC-23, 400 V: 16 A
- Mitoitettu jatkuva virta Iu: 16 A
- Napojen lukumäärä: 3
- Lisäkytkimien lukumäärä (sulkeutuva kosketin): 0
- Lisäkytkimien lukumäärä (avautuva kosketin): 0
- Käyttö pääkytkimenä: kyllä
- Käyttö huoltokytkimenä: kyllä
- Käyttö turvakytkimenä: kyllä
- Maksimi nimellinen käyttöjännite Ue AC: 500 V
- Mitoitusteho AC-23, 400 V: 7.5 kW
- Mitoitettu jatkuva virta AC-21, 400 V: 16 A
- Toiminta kuin hätä-seis -asennuksella: ei
- Kotelointiluokka (IP), edestä: IP65
- Mitoituskäyttöjännite: 400-500 V
- Mitoitusteho AC-3, 400 V: 7.5 kW
- Apu- ja vaihtokoskettimien lukumäärä: 0
- Ohjauselementin väri: musta
- Leveys: 106 mm
- Korkeus: 129 mm
- Syvyys: 62 mm
- Laitteen rakenne: koko laite kotelossa
- Päävirtapiirin liitäntätapa: jousiliitäntä
- Sisäänrakennettu moottoriohjain: ei
- Lukittavissa: kyllä
- Sopii etulevyasennukseen nelikulmaiselle reiälle: ei
- Sopii etulevykiinnityskeskiöksi: ei
- Sopii lattia-asennukseen: ei
- Sopii keskusasennukseen: ei
- Sopii väliasennukseen: ei
- Moottoriohjain valittavissa: ei
- Alijännitelaukaisija valittavissa: ei
- Ohjauselementin tyyppi: vipu
- Käyttö suunnanvaihtokytkimenä: ei
- Ehdollinen nimellisoikosulkuvirta Iq: 10 kA
- Katkaisuteho 400 V: 7.5 kW
- Esiasennettu kaapelointi: ei
