Valvontarele virta ABB

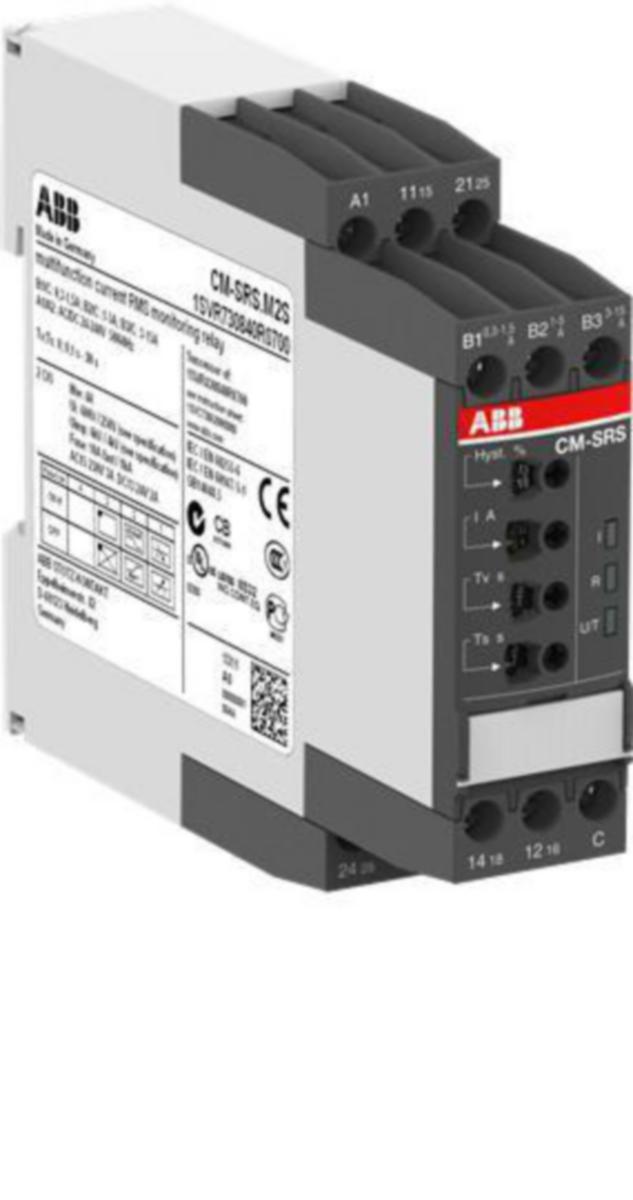

VALVONTARELE VIRTA CM-SRS.22S.YLI-/ALIVIRRANVALV.
Tuotenumero
2712317
Toimittajan tuotenumero:
1SVR730841R1500





 Nähdäksesi varastosaldon ja hinnan
CM-Exx- ja CM-Sxx-tuotesarjatABB:n CM-tuotesarjassa on lukuisia tehokkaita ja pienikokoisia laitteita yksivaiheisten AC/DC-järjestelmien virtojen ja jännitteiden valvomiseen vain 22,5 mm:n levyisessä kotelossa.Tuotesarjassa on virta ja jännittereleet yli- ja alivirran valvontaan, yli- ja alijänniteen sekä jänniteikkunan valvontaan, ja vaihevikojen valvontaan - välillä 3 mA – 15 A ja 3–600 V. CM-releissä on hyödynnetty ABB:n pitkää kokemusta ja ne takaavat sähköasennusten parhaan turvallisuuden ja luotettavuuden.EdutTurvallinen ja luotettava jännitteen ja virran valvontaJousiliitintekniikka kestää kovaakin tärinääHelppo säätö etuosan potentiometrin ansiostaOminaisuudetYli-/ alivirran valvontaYli-/ alijännitteen valvontaAC/DC-signaalien mittausTRMS-mittausperiaateIkkunavalvonta (ylä- ja alaraja samanaikaisesti)JousiliittimetRuuviliittimet
  • Tuotenumero
    2712317
  • Toimittajan tuotenumero:
    1SVR730841R1500
  • EAN koodi:
    4016779852357
  • Materiaaliluokka
    S2703B
Tekniset tiedot
  • Sähköisen liitännän tyyppi: ruuviliitäntä
  • Irrotettavilla kiinnikkeillä: ei
  • Yksivaihealivirtavalvonta: kyllä
  • Kolmivaihealivirtavalvonta: ei
  • Yksivaiheylivirtavalvonta: kyllä
  • Kolmivaiheylivirtavalvonta: ei
  • Yksivaihehystereesivalvonta: kyllä
  • Kolmivaihehystereesivalvonta: ei
  • DC-alivirtavalvonta: kyllä
  • DC-ylivirtavalvonta: kyllä
  • DC-virtahystereesivalvonta: kyllä
  • Ohjausjännitteen tyyppi: AC
  • Virtamitta-alue: 0.3-15 A
  • Jännitetyyppi (käyttöjännite): AC
  • Min. säädettävä vetohidastus kytkettäessä: 0 s
  • Maksimi sallittu vetohidastus kytkettäessä: 0 s
  • Min. säädettävä päästöhidastus: 0.1 s
  • Maksimi sallittu päästöhidastus: 30 s
  • Avautuvien koskettimien lukumäärä: 0
  • Sulkeutuvien koskettimien lukumäärä: 0
  • Vaihtokoskettimien lukumäärä: 2
  • Leveys: 22.5 mm
  • Korkeus: 85.6 mm
  • Syvyys: 103.7 mm
  • Ulkoinen virtamuuntaja: ei
  • Käyttöjännite 50 Hz: 230 V
  • Käyttöjännite 60 Hz: 230 V
  • Ulkoinen virtalähde tarpeellinen: kyllä
  • Syöttöjännite AC 50 Hz: 220-240 V
  • Syöttöjännite AC 60 Hz: 220-240 V
  • Ohjauksen mitoitussyöttöjännite AC 60 Hz: 220-240 V
  • Mitoitettu kytkentävirta: 4 A
  • Virta 1: 0.3-15 A
  • Virta 2: 0.3-15 A
  • Virran tyyppi: AC
  • Syöttöjännitteen tyyppi: AC
  • Ohjauksen mitoitussyöttöjännite AC 50 Hz: 220-240 V
