Elko EP

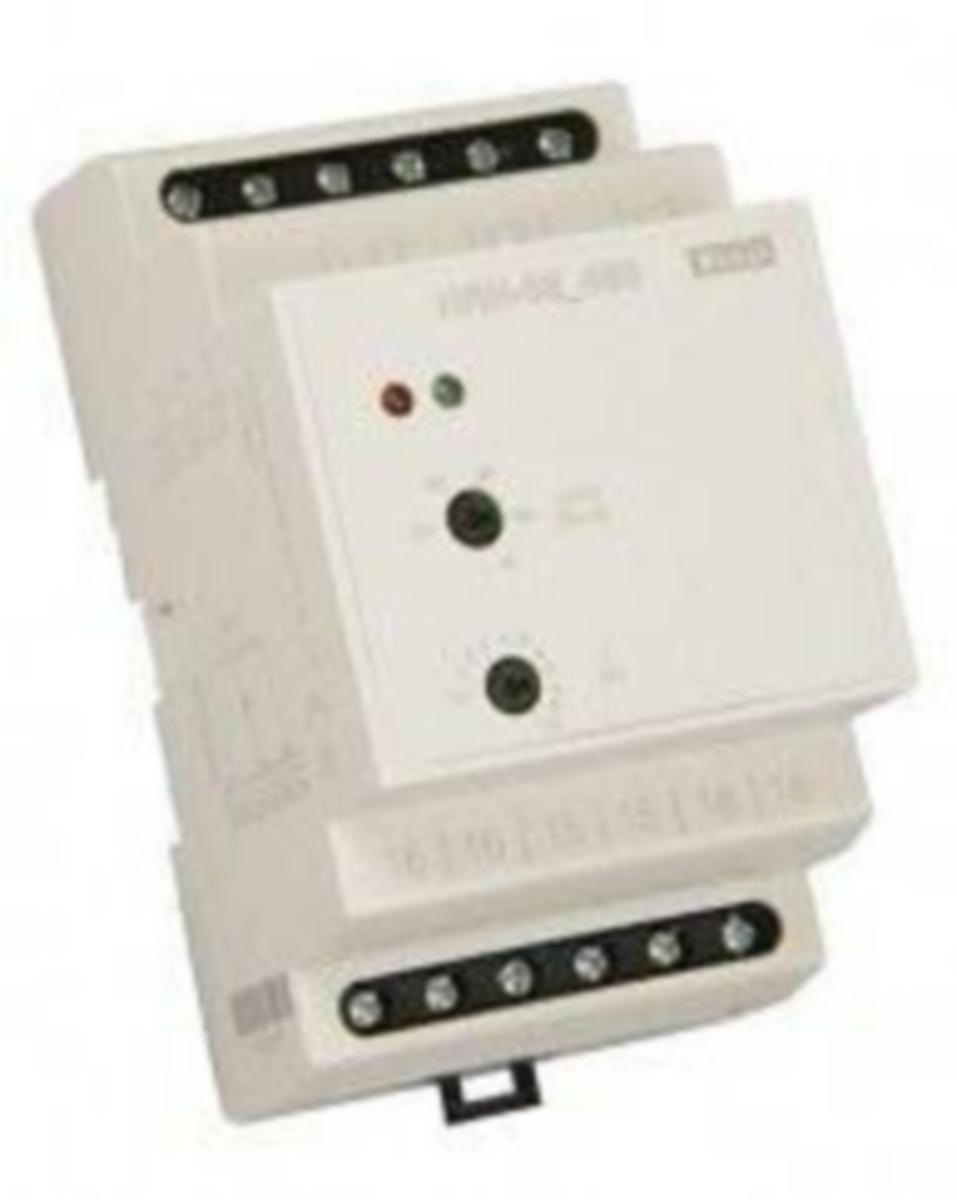

Valvontarele Elko EP HRN-56
VALVONTARELE JÄNNITE ELKO EP 1VK 8A VAIHEJ./ALIJ./VIR. HYST
Tuotenumero Toimittajan tuotenumero:
2707245
HRN-56-480
Nähdäksesi varastosaldon ja hinnan
Rele vaihejärjestyksen ja vian valvontaan (esim. oikean moottorikäämityksen valvontaan jne.)
Rele on tarkoitettu 3-vaiheisten verkkojen valvontaan
Syöttö kaikista vaiheista, jolloin rele pysyy toiminnassa vaikka yksi vaiheista katkeaa
Kiinteä viive T1 (500ms) ja säädettävä viive T2 (0-10s)
FVikatilan ilmaisu LEDillä ja avatuvalla relekoskettimella
Lätkökosketin 1x vaihto 8A / 250V AC1
1 tai 3 moduulia, DIN-kiskoasennus
Rele 3-vaihesyötön vaihejärjestyksen ja vaihevian valvontaan. Vihreä LED palaa jatkuvasti ja ilmoittaa virransyötön
päälläolon. Vikatilanteessa punainen LED vilkkuu ja relekosketin avautuu. Siirryttäessä vikatilaan, viive on käytössä, - viive
asetellaan laitteen etupinnassa olevalla potentiometrillä. Mikäli vaihejärjestys on väärä, punainen LED palaa jatkuvasti
ja relekosketin on auki. Mikäli syöttöjännite putoaa alle 60% Un (Uoff alataso) avautuu relekosketin välittömästi ilman
viivettä ja vikatila näytetään punaisella LEDillä.
Rele on tarkoitettu 3-vaiheisten verkkojen valvontaan
Syöttö kaikista vaiheista, jolloin rele pysyy toiminnassa vaikka yksi vaiheista katkeaa
Kiinteä viive T1 (500ms) ja säädettävä viive T2 (0-10s)
FVikatilan ilmaisu LEDillä ja avatuvalla relekoskettimella
Lätkökosketin 1x vaihto 8A / 250V AC1
1 tai 3 moduulia, DIN-kiskoasennus
Rele 3-vaihesyötön vaihejärjestyksen ja vaihevian valvontaan. Vihreä LED palaa jatkuvasti ja ilmoittaa virransyötön
päälläolon. Vikatilanteessa punainen LED vilkkuu ja relekosketin avautuu. Siirryttäessä vikatilaan, viive on käytössä, - viive
asetellaan laitteen etupinnassa olevalla potentiometrillä. Mikäli vaihejärjestys on väärä, punainen LED palaa jatkuvasti
ja relekosketin on auki. Mikäli syöttöjännite putoaa alle 60% Un (Uoff alataso) avautuu relekosketin välittömästi ilman
viivettä ja vikatila näytetään punaisella LEDillä.
- Tuotenumero 2707245
- Toimittajan tuotenumero: HRN-56-480
- EAN koodi: 8595188130189
- Materiaaliluokka S2706B
Tekniset tiedot
- Pakkauskoot: 1 KPL/10 KPL
- Sähköisen liitännän tyyppi: vipuliitäntä
- Irrotettavilla kiinnikkeillä: ei
- Yksivaihealijännitevalvonta: kyllä
- Kolmivaihealijännitevalvonta: kyllä
- Yksivaiheylijännitevalvonta: kyllä
- Kolmivaiheylijännitevalvonta: kyllä
- Yksivaihehystereesivalvonta: kyllä
- Kolmivaihehystereesivalvonta: kyllä
- DC-alijännitevalvonta: ei
- DC-ylijännitevalvonta: ei
- DC-jännitehystereesivalvonta: ei
- Jännitemittauksen alue: AC
- Min. säädettävä vetohidastus kytkettäessä: 0.1 s
- Maksimi sallittu vetohidastus kytkettäessä: 10 s
- Min. säädettävä päästöhidastus: 0.1 s
- Maksimi sallittu päästöhidastus: 10 s
- Avautuvien koskettimien lukumäärä: 2
- Sulkeutuvien koskettimien lukumäärä: 2
- Vaihtokoskettimien lukumäärä: 2
- Leveys: 52 mm
- Korkeus: 90 mm
- Syvyys: 65 mm
