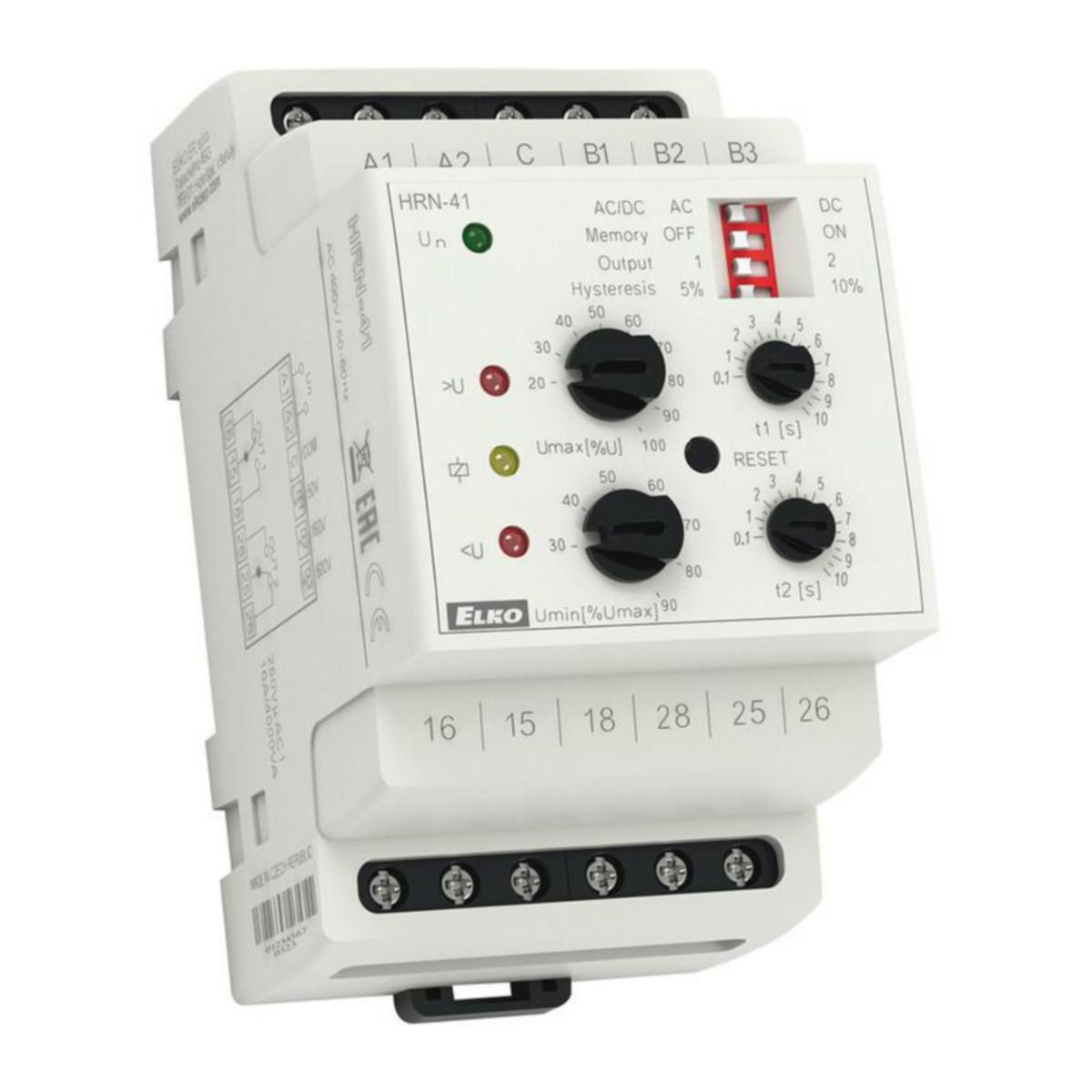

Jännitevalvontarele Elko EP HRN-41, HRN-42
VALVONTARELE JÄNNITE ELKO EP 2VK 16A 400VAC / 10-500VUC HYS
Tuotenumero Toimittajan tuotenumero:
2707220
HRN-41-400
Nähdäksesi varastosaldon ja hinnan
Valvonta 1-vaihepiireille AC/DC-jännitteillä, 3 aluetta
Valvontajännite 2 erillisellä tasolla (ylijännite / alijännite)
Kaksi versiota; HRN-41: „hystereesi“-toiminto, HRN-42: „ikkuna“-toiminto
"Muisti“-toiminto - käsinollauspainike laitteen etupinnassa
Toisen koskettimen toiminto (itsenäinen/rinnan)
Säädettävä viive lyhyiden piikkien vaikutuksen eliminoimiseksi
Galvaanisesti erotettu syöttöjännite
Lähtökoskettimet: 1x vaihto 16A / 250VAC AC1 kaikille valvotuille tasoille
3 moduulia, DIN-kiskoasennus
Releistä on kaksi versiota, jotka eroavat toisistaan asettelutavoiltaan ja valvontajännitetasoiltaan. HRN-41 toimii
hystereesiperiaatteella, mikä tarkoittaa että ylempi taso (Umax) asetellaan numeroarvona ja alempi arvo (Umin)
asetellaan %-arvona ylemmästä arvosta. Siksi alempi arvo muuttuu automaattisesti kun yläarvoa muutetaan.
Valvontajännite 2 erillisellä tasolla (ylijännite / alijännite)
Kaksi versiota; HRN-41: „hystereesi“-toiminto, HRN-42: „ikkuna“-toiminto
"Muisti“-toiminto - käsinollauspainike laitteen etupinnassa
Toisen koskettimen toiminto (itsenäinen/rinnan)
Säädettävä viive lyhyiden piikkien vaikutuksen eliminoimiseksi
Galvaanisesti erotettu syöttöjännite
Lähtökoskettimet: 1x vaihto 16A / 250VAC AC1 kaikille valvotuille tasoille
3 moduulia, DIN-kiskoasennus
Releistä on kaksi versiota, jotka eroavat toisistaan asettelutavoiltaan ja valvontajännitetasoiltaan. HRN-41 toimii
hystereesiperiaatteella, mikä tarkoittaa että ylempi taso (Umax) asetellaan numeroarvona ja alempi arvo (Umin)
asetellaan %-arvona ylemmästä arvosta. Siksi alempi arvo muuttuu automaattisesti kun yläarvoa muutetaan.
- Tuotenumero 2707220
- Toimittajan tuotenumero: HRN-41-400
- EAN koodi: 8595188121521
- Materiaaliluokka S2706B
Tekniset tiedot
- Pakkauskoot: 1 KPL/10 KPL
- Sähköisen liitännän tyyppi: vipuliitäntä
- Irrotettavilla kiinnikkeillä: ei
- Yksivaihealijännitevalvonta: kyllä
- Kolmivaihealijännitevalvonta: ei
- Yksivaiheylijännitevalvonta: kyllä
- Kolmivaiheylijännitevalvonta: ei
- Yksivaihehystereesivalvonta: kyllä
- Kolmivaihehystereesivalvonta: ei
- DC-alijännitevalvonta: kyllä
- DC-ylijännitevalvonta: kyllä
- DC-jännitehystereesivalvonta: kyllä
- Jännitearvo 1: 10-500 V
- Jännitemittauksen alue: AC/DC
- Min. säädettävä vetohidastus kytkettäessä: 0.1 s
- Maksimi sallittu vetohidastus kytkettäessä: 10 s
- Min. säädettävä päästöhidastus: 0.1 s
- Maksimi sallittu päästöhidastus: 10 s
- Avautuvien koskettimien lukumäärä: 2
- Sulkeutuvien koskettimien lukumäärä: 2
- Vaihtokoskettimien lukumäärä: 2
- Leveys: 52 mm
- Korkeus: 90 mm
- Syvyys: 65 mm
