Latausasemakeskus UTU Ahma LKM, lähdöt 63A, sähkölaitosmittaus

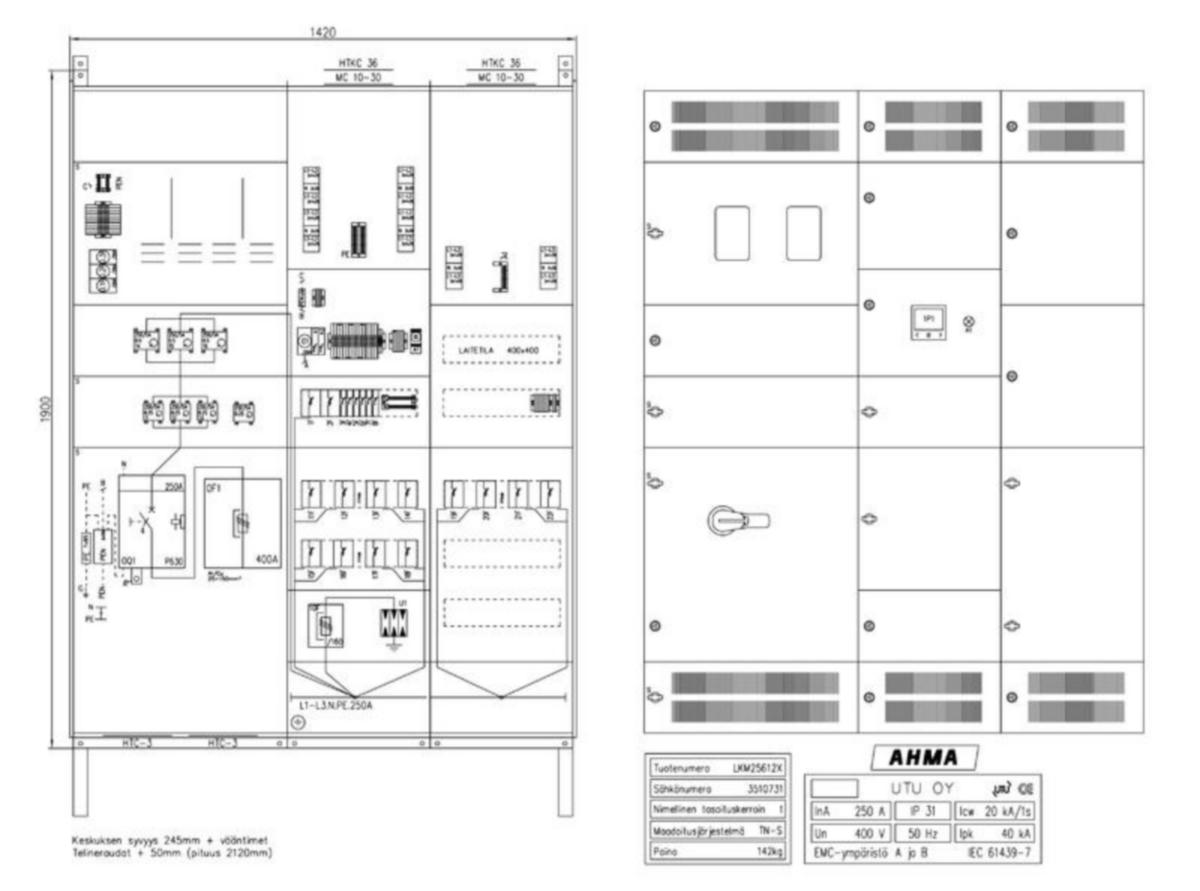

Latauskeskus sähkölaitosmittauksella, seinäasennus. Nimellisvirta 250A (valittavissa 160A / 200A / 250A). Lähdöt toteutettu johdonsuojakatkaisijoilla 12kpl MCN363E (C-käyrä 63A, 3-nap.). Keskuksessa laitetila kuormanhallinnan laitteille. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kuormanhallinnan tila on kuitenkin yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Syötössä Hager H3+ sarjan kompaktikatkaisija HNJ250DR aukiohjauskelalla. Kannessa verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11-ITF-IN-485-ICT2). Keskuksessa varaus yliaaltosuodattimelle. Varalähtötilassa 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallintaominaisuudet (kenttäkohtainen tuuletus, lähdöissä ilmavälit, jne). Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti). Keskuksessa lämpö-hätä-seis -toiminto. Latauskeskuksessa on valmius dynaamiseen lämpenemähallintaan (DIN-kiskokohtainen anturointi). Liitettäessä keskus eTolppajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti myös keskuksen sisälämpötilan perusteella. Huom! Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa (lämpenemän hallinta tärkeää). Syöttöliittimet HYW007H (Al/Cu 2x35-300mm²). Kaikille latauslähdöille Al/Cu-vaihtoliittimet 2,5-35mm². Varalähdöillä ei riviliittimiä. Keskuksen kotelointiluokka IP31. Kotelointiluokkaa voidaan nostaa IP34 asti, asentamalla keskuksen päälle suojakaappi. Soveltuva suojakaappi LKS1490 (3436871) (seinäasennettava pintakaappi). Sähkölaitoksen mittausta varten keskuksessa M2-mittaripaikka ja 0.2S-tarkkuusluokan virtamuuntajat, sekä yhdistelmäylijännitesuoja Hager SPA930 hälytyskoskettimilla.
