Schneider Electric

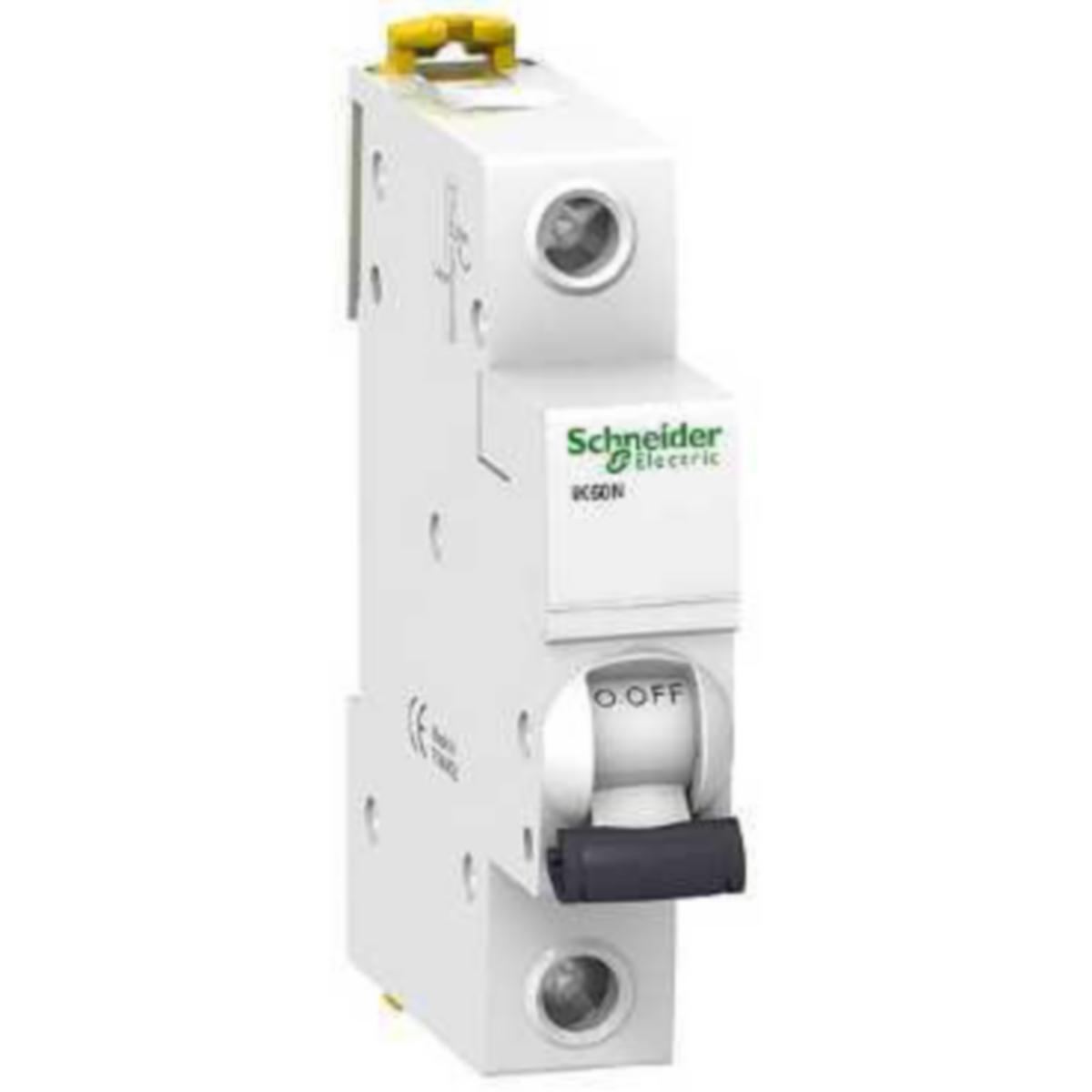

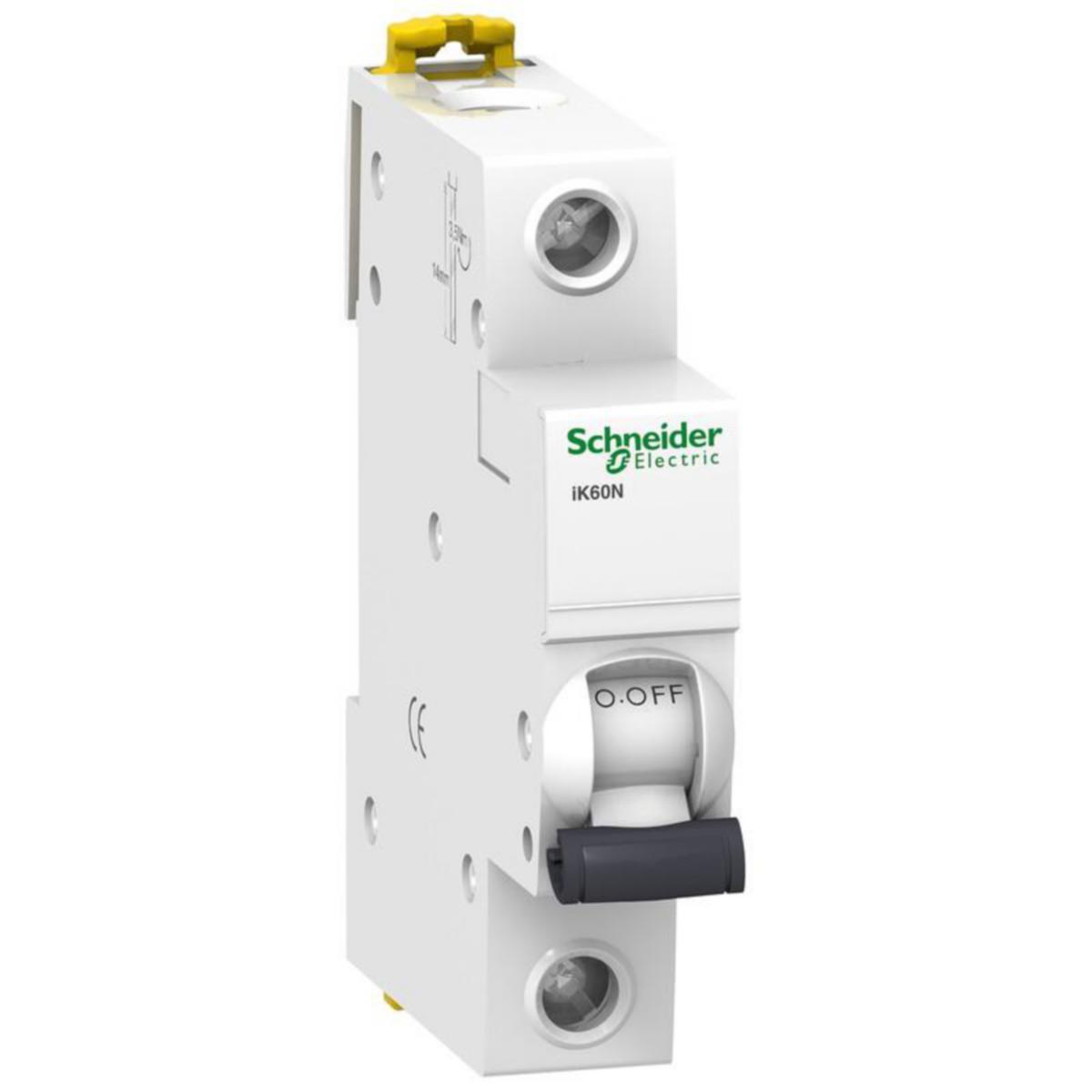

Johdonsuojakatkaisija Schneider Electric Acti 9 C-käyrä 1-nap 6kA
JOHDONSUOJAKATKAISIJA ACTI9 IK60N 1x10A/C/6kA
Tuotenumero Toimittajan tuotenumero:
3254480
A9K24110
Nähdäksesi varastosaldon ja hinnan
Acti 9 Ik60N sarjan johdonsuojakatkaisijat
Nimellisvirta: 1 – 63 A, +30 °C
Nimellisjännite: 230/400V AC
Katkaisukyky: 6kA (IEC/EN 60898-1)
Saatavana B ja C käyrillä:
B-käyrä soveltuu kuormituksille, joissa ei esiinny suuria kytkentävirtoja, esim. lämmitys- ja valaistuskuormitus
C-käyrä sallii lyhytaikaisesti suuremman kytkentävirran, esim. lämmitys- ja valaistuskuormitus sekä moottorit ja suuremmat valaistusryhmät
iK60N-sarjan johdonsuojakatkaisijat ovat varustettu tunneliliittimellä
Ylempään liittimeen kytkettävän säikeisen johtimen maksimi poikkipinta:
B: 16mm² nimellisvirralla 1 - 25A
B: 25mm² nimellisvirralla 32 - 63A
C: 16mm² nimellisvirralla 1 - 32A
C: 25mm² nimellisvirralla 40 - 63A
Nimellisvirta: 1 – 63 A, +30 °C
Nimellisjännite: 230/400V AC
Katkaisukyky: 6kA (IEC/EN 60898-1)
Saatavana B ja C käyrillä:
B-käyrä soveltuu kuormituksille, joissa ei esiinny suuria kytkentävirtoja, esim. lämmitys- ja valaistuskuormitus
C-käyrä sallii lyhytaikaisesti suuremman kytkentävirran, esim. lämmitys- ja valaistuskuormitus sekä moottorit ja suuremmat valaistusryhmät
iK60N-sarjan johdonsuojakatkaisijat ovat varustettu tunneliliittimellä
Ylempään liittimeen kytkettävän säikeisen johtimen maksimi poikkipinta:
B: 16mm² nimellisvirralla 1 - 25A
B: 25mm² nimellisvirralla 32 - 63A
C: 16mm² nimellisvirralla 1 - 32A
C: 25mm² nimellisvirralla 40 - 63A
- Tuotenumero 3254480
- Toimittajan tuotenumero: A9K24110
- EAN koodi: 3606480087059
- Materiaaliluokka S32030
Tekniset tiedot
- Pakkauskoot: 1 KPL/12 KPL
- Tuotesarja: Acti 9
- Mitoitusvirta: 10 A
- Napojen määrä yhteensä: 1
- Leveys (moduulipaikkojen määrä): 1
- Laukaisukäyrä: C
- Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V: 6 kA
- Nimellisjännite: 230 V
- Jännitetyyppi: AC
- Suojattujen napojen määrä: 1
- Kotelointiluokka (IP): IP20
- Taajuus: 50-60 Hz
- Juontava 0-napa: ei
- Virranrajoitusluokka: 3
- Lisäyksikkömahdollisuus: ei
- Ympäristön likaantumisaste: 2
- Liitettävä johdin, lanka: 1-25 mm²
- Liitettävä johdin, monisäikeinen: 1-16 mm²
- Syöksyjännitekestoisuus Uimp: 4 kV
- Mitoitettu eristysjännite Ui: 440 V
- Ympäristön lämpötila käytön aikana: -25-60 °C
- Upotussyvyys: 44.5 mm
