Laatuantenni
Antennikaapeli- HF Laatuantenni LA-DAS

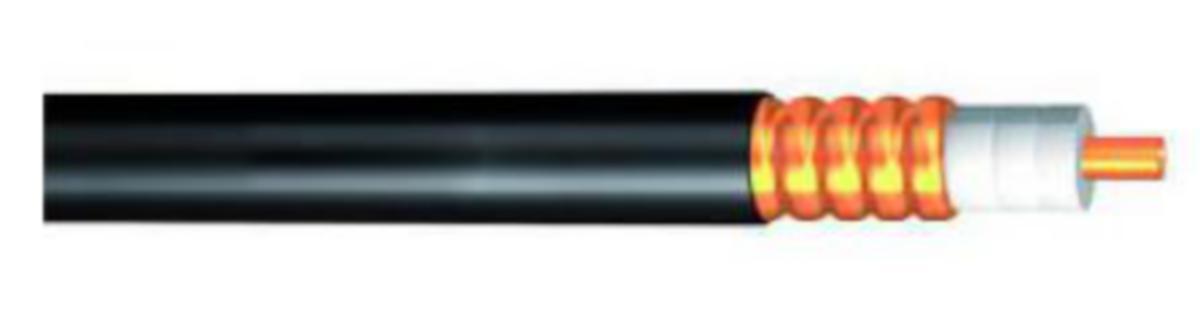

ANTENNIKAAPELI-HF LA 7/8", 50 OHM. (B2CA S1A,D1,A1)
Tuotenumero Toimittajan tuotenumero:
0232592
LA HCTAYZ-50-23 K250
Nähdäksesi varastosaldon ja hinnan
Laatuantenni HCTAYZ-50-23 on 7/8" 50 ohmin korrugoitu antennikaapeli B2ca s1a,d0,a1 ulkovaipalla. Sisäasennuksiin, jossa kaapelilta vaaditaan erittäin korkeaa CPR/paloluokitusta.
Keskijohtimena kupariputki Ø 9,4 mm, sisäeriste Physical Foam Polyethylene Ø 22,8 mm, ulkojohdin korrugoitu kupariputki Ø 25,4mm, ulkovaippa Ø 27,8 mm. Kelakoko 250m.
Liittimeksi esimerkiksi:
Laatuantennin 7402471 LAD 4310M-7/8" 4.3-10 urosliitin, 7402473 LAD 4310F-7/8" 4.3-10 naarasliitin tai Teklegärtner 7402481 J01440A0008 4.3-10 urosliitin, 7402483 J01441A0009 4.3-10 naarasliitin, 7402485 J01020A0153 N-urosliitin.
Tekniset tiedot:
Kelakoko: 250m
Keskijohdin: kupariputki Ø 9,4 mm
Eriste: Ø 22,8 mm
Ulkojohdin: korrugoitu kupariputki: Ø 25,4 mm
Ulkovaippa: Ø 27,8 mm
Minimitaivutussäde kerta: 90 mm
Minimitaivutussäde 15 kertaa: 250 mm
Vetolujuus: 1500 N
Paino: 440 kg/km
Impedanssi: 50 Ohm ±1
Kapasitanssi: 74 pF/m
CPR: B2ca, s1a, d1, a1
Vaimennus dB/100m:
100MHz 1,16dB
800MHz 3,51dB
1800MHz 5,54dB
3000MHz 7,45dB
Keskijohtimena kupariputki Ø 9,4 mm, sisäeriste Physical Foam Polyethylene Ø 22,8 mm, ulkojohdin korrugoitu kupariputki Ø 25,4mm, ulkovaippa Ø 27,8 mm. Kelakoko 250m.
Liittimeksi esimerkiksi:
Laatuantennin 7402471 LAD 4310M-7/8" 4.3-10 urosliitin, 7402473 LAD 4310F-7/8" 4.3-10 naarasliitin tai Teklegärtner 7402481 J01440A0008 4.3-10 urosliitin, 7402483 J01441A0009 4.3-10 naarasliitin, 7402485 J01020A0153 N-urosliitin.
Tekniset tiedot:
Kelakoko: 250m
Keskijohdin: kupariputki Ø 9,4 mm
Eriste: Ø 22,8 mm
Ulkojohdin: korrugoitu kupariputki: Ø 25,4 mm
Ulkovaippa: Ø 27,8 mm
Minimitaivutussäde kerta: 90 mm
Minimitaivutussäde 15 kertaa: 250 mm
Vetolujuus: 1500 N
Paino: 440 kg/km
Impedanssi: 50 Ohm ±1
Kapasitanssi: 74 pF/m
CPR: B2ca, s1a, d1, a1
Vaimennus dB/100m:
100MHz 1,16dB
800MHz 3,51dB
1800MHz 5,54dB
3000MHz 7,45dB
- Tuotenumero 0232592
- Toimittajan tuotenumero: LA HCTAYZ-50-23 K250
- EAN koodi: 6430078841399
- Materiaaliluokka S0222B
Tekniset tiedot
- Pakkauskoot: 250 M
- Nimellisimpedanssi: 50 Ohm
- Sisäjohtimen materiaali: kupari
- Sisäjohtimen halkaisija: 9.4 mm
- Ulkojohtimen halkaisija: 25.4 mm
- Sisäjohtimen luokka: luokka 1 = yksilankainen
- Ulkojohtimen materiaali: kupari
- Ulkovaipan materiaalin spesifikaatio: muu
- Ulkovaipan materiaali: muu
- Sisäjohtimen pintakäsittely: paljas
- Ulkojohtimen pintakäsittely: paljas
- Suojakerrosten lukumäärä: 1
- Ulkovaipan väri: musta
- Palavien pisaroiden muodostuminen standardin EN 13501-6 mukaan: d1
- Palokäyttäytyminen standardin EN 13501-6 mukaan: B2ca
- Savunmuodostuminen standardin EN 13501-6 mukaan: s1a
- Happamuus standardin EN 13501-6 mukaan: a1
- Kaapelin ulkohalkaisija (noin): 28 mm
- Välijohde: PE-vaahto
- Ulkojohtimen tyyppi: korrukoitu metallinauha
- Käyttölämpötila kiinteä: -55-85 °C
- Sallittu käyttölämpötila-alue asennettaessa/käsiteltäessä: -40-60 °C
- Maakaapeli: ei
- Pienin sallittu taivutussäde kiinteissä asennuksissa: 90 mm
