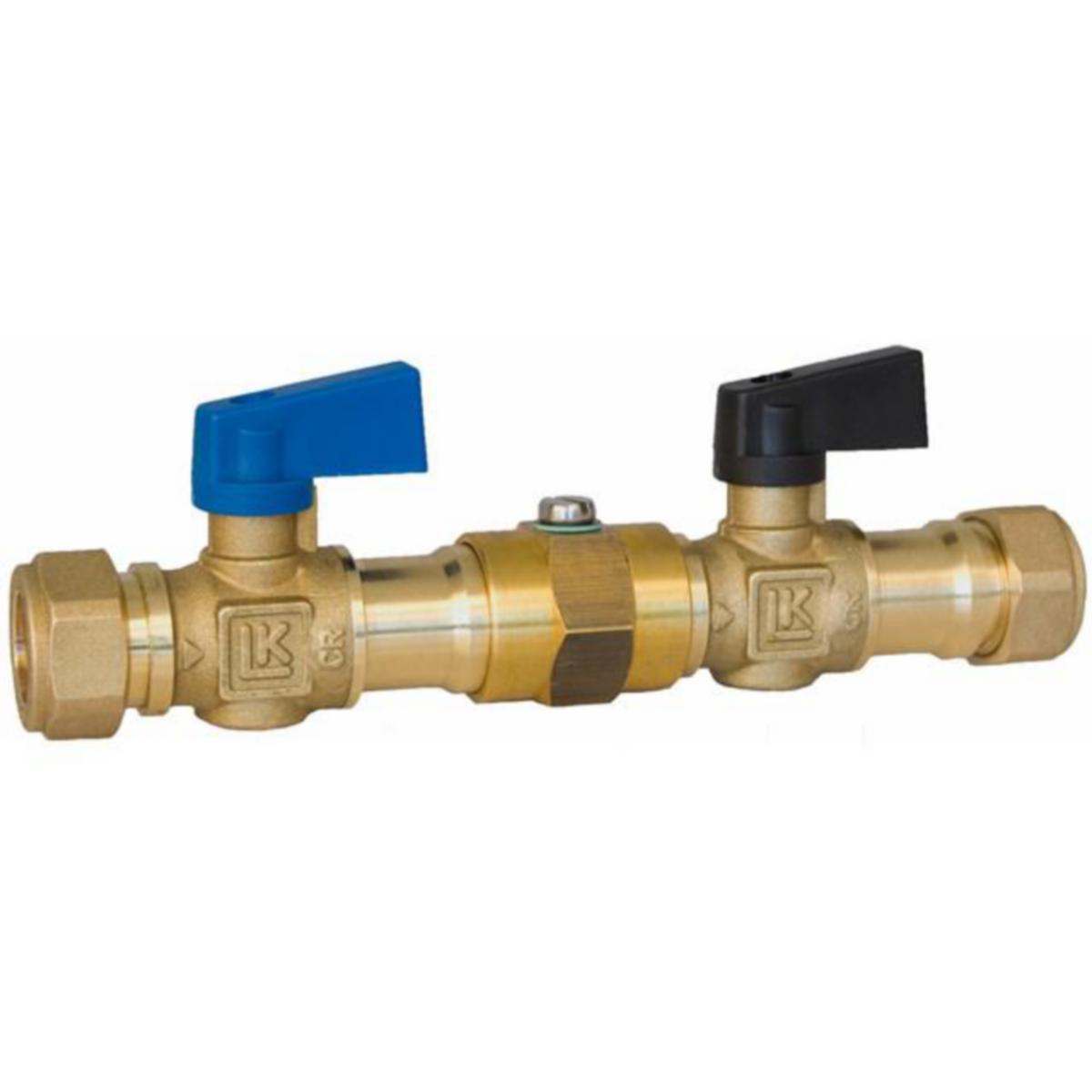

Täyttöventtiili LK 536

LK 536 ThermoFill EA on täyttöventtiili lämmitysjärjestelmiin. Venttiilissä on integroitu palloventtiili ja takaiskuventtiili, mikä varmistaa avauksen silloinkin, kun paine-erot ovat pienet. Takaiskuventtiili on tarkastettavissa tarkoittaen, että se on luokitettu takaisiniskusuojana tyypin EA EN 1717 mukaan.
Nuoli venttiilipesässä osoittaa virtaussuunnan.

Ulkokierre tiivistetään tavanomaisesti. Sekä tulo- että ­menopuoli on suunniteltu LK Armaturin O-rengastiivisteisiin järjestelmiin. Tähän järjestelmään liitettäessä ­venttiili ruuvataan käsin loppuun asti ja sen jälkeen sopivalla työkalulla vielä 0,5–1,5 kierrosta oikeaan asentoon.
Puserrusliittimen kiinnitys helpottuu, jos kierre ja kartio voidellaan. Kiristä käsin mahdollisimman tiukalle ja sen jälkeen kiintoavaimella. Kierrosten määrä kiintoavaimella kiristettäessä sekä muut tekniset tiedot erillisestä puserrusliittimien ohjelehtisestä. Pehmeät putket varustetaan tukiholkilla.

Venttiili on huoltovapaa. Tarkista kytkentä säännöllisesti.

TEKNISET TIEDOT

Käyttölämpötila:min. 5 °C/maks. 90 °C
Suurin sallittu käyttöpaine:1,0 MPa (10 bar)
Avautumispaine, takaiskuventtiili:1 kPa
Kierrestandardi:G - ulkokierre
Materiaali, venttiilipesä:Sinkkikadon kestävä messinki EN 12165 CW625N
Standardi:Takaiskuventtiili Tyyppiä EA, noudattaen EN 1717
Materiaali, takaiskuventtiili: POM
Materiaali, tiiviste:EPDM
