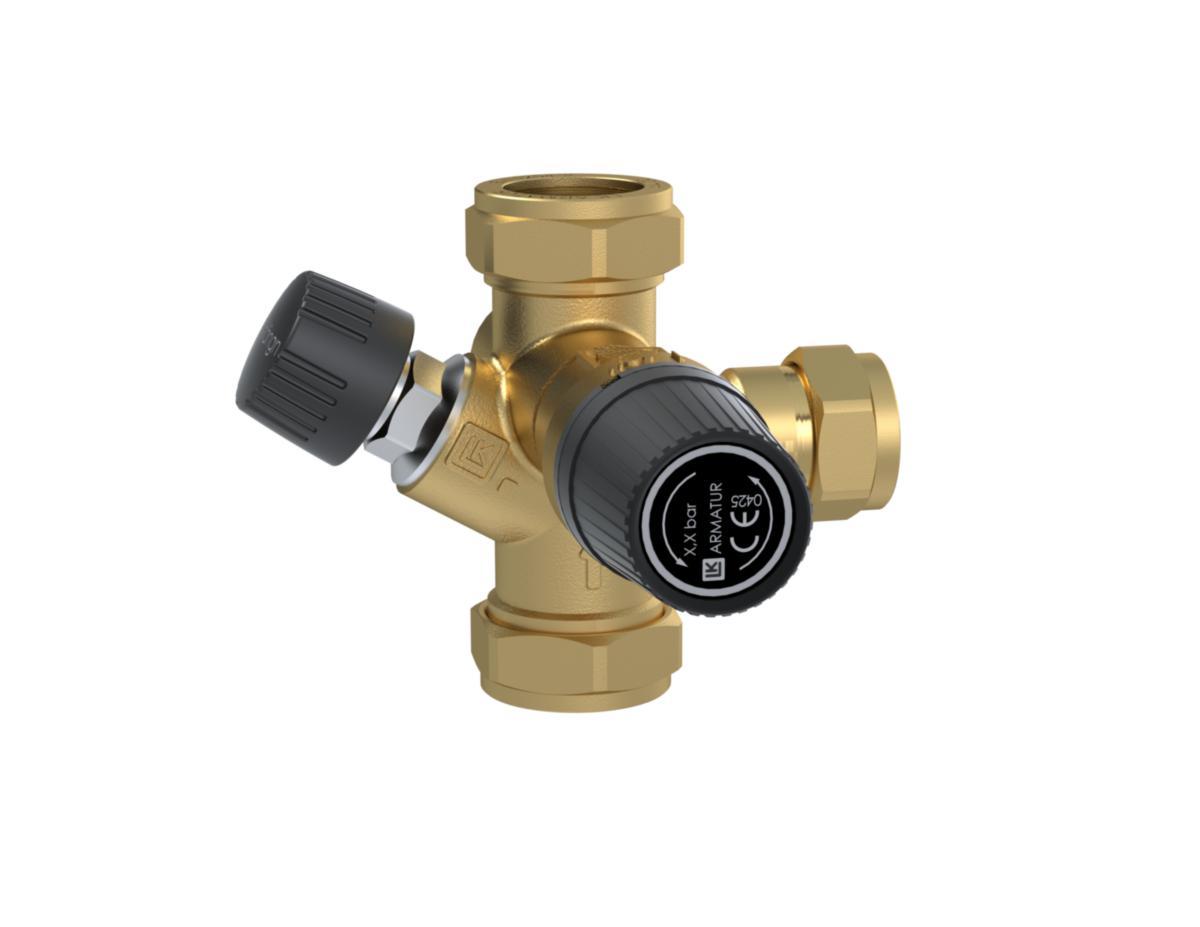

Syöttöventtiili käyttövedelle LK 509 varoventtiilillä

LK 509 Syöttöventtiili käyttövedelle. Venttiilissä on sulku sisään tulevaa kylmää vettä varten ja sisäänrakennettu takaiskuventtiili, joka estää lämpimän veden virtauksen takaisin kylmän veden tuloputkeen. Venttiilissä on kaksi sisäkierteistä G ½" liitäntää varo-, tyhjiö- tai täyttöventtiilien asennusta varten. Nuolet osoittavat virtaussuunnan.

Mukana toimitettava LK 514 varoventtiili on korkeanousuinen ja pehmeästi tiivistävä varoventtiili käyttövesiasennuksiin sekä lämmitys-, kierrätys- ja jäähdytysjärjestelmiin. Venttiiliä ei saa käyttää höyryn kanssa. Varoventtiilin tyhjennysputken liitäntä on varustettu puserrusliittimellä tyhjennysputken helppoa asennusta varten. Varoventtiili asennetaan pysty- tai vaakasuoraan, eli venttiilin käsipyörä ylöspäin tai suoraan sivulle. Vaakasuorassa asennuksessa poistoputki suunnataan niin, että vältytään vesitaskuilta. Varoventtiilin ulkokierre G½" on suunniteltu LK Armaturin O-rengastiivisteisiin järjestelmiin, jolloin ei tarvita lisätiivistyksiä. Venttiili kierretään käsin loppuun asti ja sen jälkeen sopivalla työkalulla vielä 0,5–1,5 kierrosta oikeaan asentoon.

Käyttölämpötila: min. 5 °C/ maks. 90 °C
Maksimikäyttöpaine: 1,0 MPa (10 bar)
Takaiskuventtiilin avautumispaine: 5 kPa
Varoventtiilin kapasiteetti: 148 l/min

Käyttölämpötila: min. 5 °C/maks. 90 °C
Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Avautumispaine, takaiskuventtiili:5 kPa
Varoventtiilin kapasiteetti: 148 l/min
Materiaali, venttiilipesä: Sinkkikadon kestävä messinki EN 12165 CW625N
Materiaali, tiiviste: EPDM
